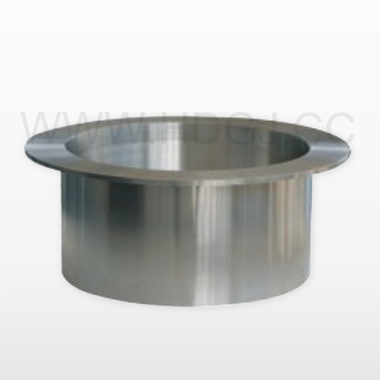

不銹鋼翻邊的生產(chǎn)工藝
在不銹鋼翻邊管過(guò)程中，毛坯外緣部分由于受到壓邊力的約束或由于外緣寬度與翻邊孔直徑之比較大通常是不變形區(qū)，豎壁部分已經(jīng)變形是傳力區(qū)，帶孔底部是變形區(qū)。變形區(qū)處于雙向拉應(yīng)力狀態(tài)（板厚方向的應(yīng)力忽略不計(jì)），變形區(qū)在拉應(yīng)力的作用下要變薄，這一點(diǎn)與脹形相同。 小凸模沖裁，特別是翻邊定位問(wèn)題，可以講幾乎難于解決。如果不沖預(yù)制孔，可以保證翻邊高度而且定位不成問(wèn)題，操作也十分方便;但不銹鋼翻邊管豎邊可能會(huì)高度不一致，且對(duì)有的材料會(huì)有裂紋現(xiàn)象存在，根據(jù)08F鋼材料的機(jī)械性能分析，其強(qiáng)度極限與流動(dòng)極限對(duì)比，產(chǎn)生裂紋的可能性不太大，且根據(jù)已有的經(jīng)驗(yàn)，除豎邊高度不一致外，可能會(huì)有裂紋痕跡，但并不影響伸用.因此決定不沖預(yù)制孔。 圓孔不銹鋼翻邊管屬于伸長(zhǎng)類翻邊，不銹鋼翻邊管時(shí)毛坯變形區(qū)切向方向受有拉應(yīng)力作用，產(chǎn)生切向拉應(yīng)變，在孔邊部和有最大值，為單向應(yīng)力狀態(tài)，根據(jù)屈服準(zhǔn)則可以判定孔邊部是最先發(fā)生
塑性變形的部位，厚度變薄最嚴(yán)重，因而也最容易產(chǎn)生裂紋。不銹鋼翻邊管時(shí)變形區(qū)受有徑向拉應(yīng)力作用，產(chǎn)生的徑向應(yīng)變值相對(duì)較小。對(duì)于非圓孔的內(nèi)孔翻邊，變形區(qū)沿翻邊線其應(yīng)力與應(yīng)變分布是不均勻的。在翻邊高度相同的情況下，曲率半徑較小的部位，切向拉應(yīng)力和切向伸長(zhǎng)變形較大；而曲率半徑較大的部位，切向拉應(yīng)力和切向伸長(zhǎng)變形較小。直線部位與彎曲變形相似，由于材料的連續(xù)性，曲線部分的變形將擴(kuò)展到直線部位，使曲線部分的切向伸長(zhǎng)變形得到一定程度的減輕。
關(guān)鍵詞：不銹鋼翻邊
注：以上資訊由溫州華鼎管件制造有限公司整理發(fā)布轉(zhuǎn)載請(qǐng)注明來(lái)源：http://sumaho55.com/
